1JG 美制JIC 外螺纹74°外锥 /英管外螺纹O形圈

所属分类：美制液压过渡接头
浏览次数：次
发布日期：2020-05-05

我要询价

产品概述
性能特点
技术参数

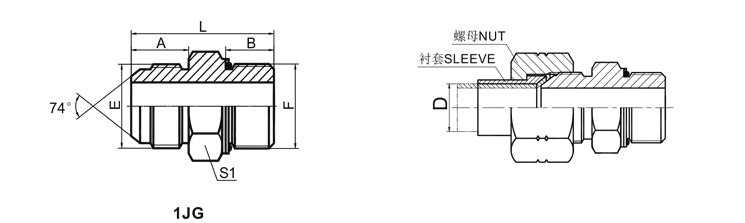

代号 PART NO.	螺纹 THREAD		O形圈 O-RING	尺寸 DIMENSIONS
	E	F	F 端	A	B	L	S1
1JG-04-02	7/16"X20	G1/8"X28	O011	14	9.5	31	14
1JG-04	7/16"X20	G1/4"X19	O111	14	10	32.5	19
1JG-04-06	7/16"X20	G3/8"X19	O113	14	11.5	34	22
1JG-04-08	7/16"X20	G1/2"X14	O115	14	14	39	27
1JG-05-04	1/2"X20	G1/4"X19	O111	14	10	33	19
1JG-05-06	1/2"X20	G3/8"X19	O113	14	11.5	36	22
1JG-05-08	1/2"X20	G1/2"X14	O115	14	14	39	27
1JG-06-04	9/16"X18	G1/4"X19	O111	14.1	11	31.5	19
1JG-06	9/16"X18	G3/8"X19	O113	14.1	11.5	34	22
1JG-06-08	9/16"X18	G1/2"X14	O115	14.1	14	39	27
1JG-08-04	3/4"X16	G1/4"X19	O111	16.7	10	36	22
1JG-08-06	3/4"X16	G3/8"X19	O113	16.7	11.5	37	22
1JG-08	3/4"X16	G1/2"X14	O115	16.7	14	42	27
1JG-08-12	3/4"X16	G3/4"X14	O119	16.7	15.5	44	32
1JG-10-06	7/8"X14	G3/8"X19	O113	19.3	11.5	39.5	24
1JG-10-08	7/8"X14	G1/2"X14	O115	19.3	14	44.5	27
1JG-10-12	7/8"X14	G3/4"X14	O119	19.3	15.5	48.5	32
1JG-12-08	1.1/16"X12	G1/2"X14	O115	22	14	49	30
1JG-12	1.1/16"X12	G3/4"X14	O119	22	15.5	49.5	32
1JG-12-16	1.1/16"X12	G1"X11	O217	22	18	54	41
1JG-12-20	1.1/16"X12	G1.1/4"X11	O222	22	20	57	50
1JG-16-12	1.5/16"X12	G3/4"X14	O119	23	15.5	52.5	36
1JG-16	1.5/16"X12	G1"X11	O217	23	18	55	41
1JG-16-20	1.5/16"X12	G1.1/4"X11	O222	23	20	58	50
1JG-20-16	1.5/8"X12	G1"X11	O217	24.3	18	58	46
1JG-20	1.5/8"X12	G1.1/4"X11	O222	24.3	20	59.5	50
1JG-24-16	1.7/8"X12	G1"X11	O217	27.5	18	63.5	50
1JG-24-20	1.7/8"X12	G1.1/4"X11	O222	27.5	20	65.5	50
1JG-24	1.7/8"X12	G1.1/2"X11	O224	27.5	21.5	64	55

注：螺母及衬套需另行订货。管子直径D为公制时，配用螺母及衬套分别选用NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用 NB200、NB300。

Note：Nut and sleeve should be ordered separately.The nut Nb200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.

网络优化资料：

套式三通接头的联接基本原理是卡套在层递提升的扭紧扭矩功效下锐利内刃慢慢选择无缝钢管的表面，超过了靠谱密封性的管材联接目地。

1、构造简易、密封性性能靠谱、三通液压接头价格方便使用、生产制造精湛、外观设计轻便美观大方。

2、不用加密封圈、不用电焊焊接、节约原材料、不断装拆性能好。

3、因为卡套三通接头不用电焊焊接，进而降低了管路残渣系统对性能的危害。因而，卡套式管接头正日渐普遍地运用在以油、气、为物质的液压气动机器设备管路中，非常可用天有点燃风险、登高作业和装拆经常的场所。

卡套式管接头的构造关键由具备24°锥型孔的连接头体，液压直角接头价格含有锐利内刃的卡套，起卡紧功效的螺帽构成。扭紧螺帽时，卡套被推动24°锥孔，并随着形变，使卡套的齿面选择无缝钢管并产生环状切槽，进而具有密封性功效。因为卡套有延展性，因而可承担很大的冲击性，具有紧固的功效。
