1FG美制ORFS外螺纹 O形圈平面密封 /英管外螺纹 O形圈

1FG美制ORFS外螺纹 O形圈平面密封 /英管外螺纹 O形圈

  • 所属分类:美制液压过渡接头
  • 浏览次数:
  • 发布日期:2020-05-06
  • 产品概述
  • 性能特点
  • 技术参数

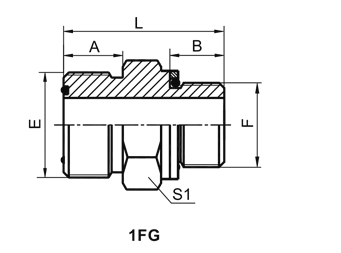

代 号 PART  NO.螺 纹   THREADO形 圈   O RING尺 寸   DIMENSIONS
EFE端F端ABLS1
1FG-04-029/16"x18G1/8"x28O011O011109.527.517
1FG-049/16"X18G1/4"X19O011O11110102919
1FG-04-069/16"X18G3/8"X19O011O1131011.53122
1FG-0611/16"X16G3/8"X19O012O11311.211.532.522
1FG-06-0411/16'X16G1/4"X19O012O11111.2103119
1FG-06-0811/16"X16G1/2"X14O012O11511.21436.527
1FG-0813/16"X16G1/2"X14O014O115131438.527
1FG-08-0613/16"X16G3/8"X19O014O1131311.534.322
1FG-08-1213/16"X16G3/4"X14O014O1191315.54232
1FG-10-081"x14G1/2"x14O016O11515.5144127
1FG-10-121"X14G3/4"X14O016O11915.515.54432
1FG-12-081.3/16"X12G1/2"X14O018O11517144432
1FG-121.3/16"x12G3/4"x14O018O1191715.545.632
1FG-12-161.3/16"X12G1"X11O018O21717184841
1FG-16-121.7/16"X12G3/4"x14O021O11917.515.54838
1FG-161.7/16"X12G1"X11O021O21717.51849.541
1FG-201.11/16"X12G1.1/4"X11O025O22217.52055.550
1FG-20-161.11/16"X12G1"X11O025O21717.51851.546
1FG-242"x12G1.1/2"x11O029O22417.521.55755


注:螺母及衬套需另行订货。管子直径D为公制时,配用螺母及衬套分别选用NB200、NB500。管子直径为英制时,配用螺母及衬套分别选用 NB200、NB300。

Note:Nut and sleeve should be ordered separately.The nut Nb200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.









网络优化资料:

在工程机械主机产品的三通液压接头这样的液压系统中常见的与管接头相配合的油口有以下几种类型:1、公制、美制及英制螺纹柱端带惚孔沟槽的0形圈密封15°内倒角油口结构。液压过度接头密封油口15度内倒角油口类型在液压管路中的泵、马达的进出油口的设计方案中比较常用,其螺纹形式由泵、马达的生产厂商根据不同标准,公制螺纹、美制统一螺纹、英制管螺纹连接,密封形式是采用0形圈密封。公制、英制螺纹柱端弹性密封圈或金属对金属密封的平油口结构。这种液压直角接头油口在液压管路中的阀、合流块、泵等静密封的进出油口的设计方案中常用,其加工过程相对15°内倒角油口比较简便,只是加工完内螺纹后,再对油口平一个浅沉确保管接头与油口密封面之间的垂直度要求,使管接头和ED垫圈与油口的平面完全贴合,形成密封,减少连接面的渗漏。油口的螺纹形式生产厂商根据不同标准,有公制螺纹、英制管螺纹连接,密封形式是采用ED单性密封圈密封,或用管接头与油口之间的尖角密封。
