4BN英管外螺纹60°内锥或六角端面用组合垫密封内六角堵头

4BN英管外螺纹60°内锥或六角端面用组合垫密封内六角堵头

  • 所属分类:英制液压过渡接头
  • 浏览次数:
  • 发布日期:2020-05-06
  • 产品概述
  • 性能特点
  • 技术参数

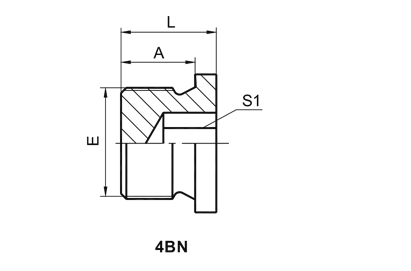

代   号 PART  NO.螺   纹    THREAD尺   寸     DIMENSIONS
EALS1
4BN-02G1/8"X288115
4BN-04G1/4"X1912156
4BN-06G3/8"X1912158
4BN-08G1/2"X14141810
4BN-12G3/4"X14162012
4BN-16G1"X11162117








网络优化资料:

金属软管主要由波纹管、网套和接头组成。波纹管是金属软管的主体,起着柔性作用;网套起着加强和屏蔽作用;接头起着连接作用。对于不同的使用要求,它们有不同的连接方式:波纹管、网套和接头是通过焊接连接的,称为焊接;机械夹紧,称为机械夹紧;另外,有两种方法的组合,称为混合。为了正确使用定制过渡管接头,我们必须在选型上下功夫。

    选择定制液压直角接头的五个要素是:

   (1)尺寸软管的公称直径、接头类型的选择(主要是法兰连接、螺纹连接、快速接头连接)、金属软管的尺寸和软管的长度。

    (2)根据软管的实际工作压力,查询波纹金属软管的公称直径和压力表,确定是否使用不锈钢网套式金属软管。

    (3)介质软管中输送介质的化学性质,根据软管材料的耐腐蚀性,决定了软管各部分的材质。

    (4)温度软管中介质的工作温度和范围以及软管工作时的环境温度。高温时,应根据高温金属软管的工作压力和温度修正系数,确定温度修正后的压力,以确定正确的压力等级。

    (5)根据软管的使用状态,参照金属软管的正确使用和安装方法以及沉降补偿中软管的长度,计算出软管在各种运动状态下的长度、小弯曲次数和小弯曲根据软管半径等因素,正确选择和安装了软管长度参数。
