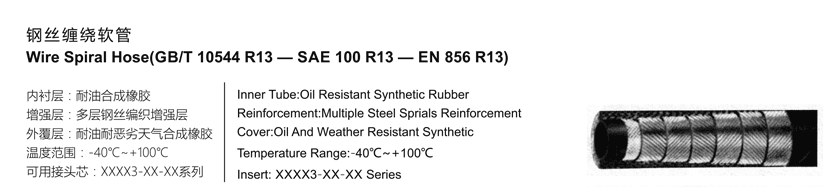

SAE 100 R13 钢丝缠绕软管

SAE 100 R13 钢丝缠绕软管

  • 所属分类:液压软管
  • 浏览次数:
  • 发布日期:2020-05-05
  • 产品概述
  • 性能特点
  • 技术参数




软管代号

HOSE PART NO.

公称内径

 DN

软管尺寸

HOSE SIZE

软管内径

HOSE I.D.

软管外径

HOSEO.D.

爆破压力

MIN.BURST PRESSURE

工作 压力

MAX W.P.

弯曲半径

MIN.BEND. RAD.

配用套筒 FERRULE
mmDASHinmmmmMPaMPamm
R131220-123/419.032.1137.934.524100621-12
R131625-16125.438.7137934.530500621-16
R132032-201.1/431.849.8137.934.541900621-20
R132440-241.1/238.157.3137.934.550800621-24
R133250-32250.871.8137.934.563500621-32











网络优化资料:

定制三通过渡接头的型式确定其实可以从外观、密封表面形式及螺纹形式来确定,通过外观可以判断是直接头,还是弯接头等等。今天,小编就说道说道如何确定软管接头的形式。

金属软管接头

确定软管接头的密封型式:

- 螺纹

- O型圈

- 配合角度或金属—金属连接

- 带O型圈及相关配合的角度

螺纹:外螺纹和内螺纹连接后其牙型之间的挤压可形成密封,典型的螺纹密封连接形式为锥螺纹密封。

O形圈:外螺纹接头上的O形圈挤压在相应的内螺纹配合面上形成了密封,在高压系统里通常采用这种密封型式。

配合角度或金属与金属硬密封:螺纹锁紧后,一定角度的金属斜面相互契合并紧密的挤压在一起产生形变后形成密封。

带O型圈的斜面:这种接头将金属斜面密封和O形圈密封两种方式结合在一起,当锁紧螺母时,密封面相互契合,并使O形圈在两者之间变形。

确定螺纹型式

螺纹型式的正确确定使用肉眼来说,基本上很难,因为各种接头的螺纹形式从外表看起来都比较类似,为正确分辨就需要用到螺距规或者卡尺等专业的测量工具。

螺距规

使用螺距规能较为直观的测量出螺纹的螺距。注意公制螺纹和英制螺纹规的区别:公制螺纹规上标识的值为公制螺纹的螺距,而英制螺距规上标识的值为一英寸长度内的螺牙数。

定制直角过渡接头

测径法

可使用游标卡尺来测量外螺纹的大径和内螺纹的小径,以便进一步的确定螺纹。

为了方便客户识别螺纹,派克可提供螺纹识别小工具包,包括螺距规、卡尺、螺纹样板、使用指南等,作为一个便携式工具,它是理想的现场螺纹识别工具。当然,如果您觉得软管接头的选型很麻烦,可以选择专业的公司作为技术支持。
