1CG9-OG/1DG9-OG 90°弯英管螺纹可调向O形圈密封柱端

1CG9-OG/1DG9-OG 90°弯英管螺纹可调向O形圈密封柱端

所属分类：DIN卡套接头
浏览次数：次
发布日期：2022-07-20

我要询价

产品概述
性能特点
技术参数

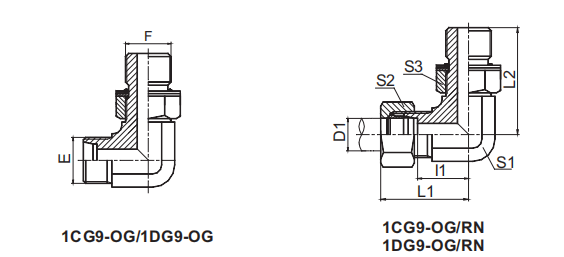

代号 PART NO.										螺纹 THREAD																管子外径 TUBE O.D.																尺寸 DIMENSIONS																																	压力等级 MPa
										E								F								D1																l1							L1				L2						S1					S2						S3
1CG9-12-02OG										M12X1.5								G1/8"X28								6																13							28				26.2						11					14						14					31.5 轻系列 L
1CG9-14-04OG										M14X1.5								G1/4"X19								8																15.5							30.5				31.3						14					17						19
1CG9-16-04OG										M16X1.5								G1/4"X19								10																17.5							32.5				32.5						16					19						19
1CG9-16-06OG										M16X1.5								G3/8"X19								10																17.5							32.5				35.8						16					19						22
1CG9-18-06OG										M18X1.5								G3/8"X19								12																19							34				36.8						19					22						22
1CG9-22-08OG										M22X1.5								G1/2"X14								15																22							37				43.2						22					27						27
1CG9-26-08OG										M26X1.5								G1/2"X14								18																25.5							42				46						27					32						27
1CG9-26-12OG										M26X1.5								G3/4"X14								18																25.5							42				49.3						27					32						32
1CG9-30-12OG										M30X2								G3/4"X14								22																29.3							45.8				52						30					36						32					16 轻系列 L 63 重系列 S
1CG9-30-16OG										M30X2								G1"X11								22																31.5							48				53						33					36						41
1CG9-36-16OG										M36X2								G1"X11								28																33							49.8				56						36					41						41
1CG9-36-20OG										M36X2								G1.1/4"X11								28																36							52.8				59						41					41						50
1CG9-45-20OG										M45X2								G1.1/4"X11								35																39.2							60.7				63						48					50						50
1CG9-52-24OG										M52X2								G1.1/2"X11								42																44.8							67.8				68.5						55					60						55
1DG9-14-04OG										M14X1.5								G1/4"X19								6																17.5							32.5				31.3						14					17						19
1DG9-16-04OG										M16X1.5								G1/4"X19								8																18.7							33.7				32.5						16					19						19
1DG9-16-06OG										M16X1.5								G3/8"X19								8																18.7							33.7				35.8						16					19						22
1DG9-18-06OG										M18X1.5								G3/8"X19								10																19.5							36				36.8						19					22						22
1DG9-20-06OG										M20X1.5								G3/8"X19								12																19.5							36				36.8						19					24						22
1DG9-22-08OG										M22X1.5								G1/2"X14								14																23							41				43.2						22					27						27
1DG9-24-08OG										M24X1.5								G1/2"X14								16																24							42.5				43						24					30						27					40 重系列 S
1DG9-30-12OG										M30X2								G3/4"X14								20																28							49.5				52						30					36						32
1DG9-36-16OG										M36X2								G1"X11								25																32.8							56.8				56						36					46						41
1DG9-42-20OG										M42X2								G1.1/4"X11								30																36.2							62.7				58						41					50						50
1DG9-52-24OG										M52X2								G1.1/2"X11								38																45.8							76.8				68.5						55					60						55					31.5重系列S

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”, 如1CG9-30-12OG/RN。
