平面O型圈密封接头装配说明及常见问题

2019-12-30

O形圈平面密封接头概述

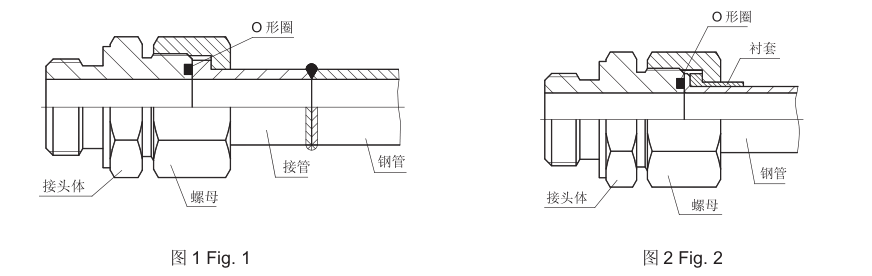

● O形圈平面密封的基本结构可以有两种,一种为:由接头体、O形圈、螺母、接管组成,接管与系统管路中的钢管焊接连接,如图1 所示。第二种为:由接头体、O形圈、螺母、衬套组成,管子被翻边成90°,如图 2 所示。使用图 1 所示的基本结构时,须保证焊接的质量。

平面O型圈密封接头装配说明及常见问题

● O形圈平面密封能很好的适用于高压系统,如使用硬度为N90 的O形圈,能有更好的密封作用,更有效的防止泄漏。由于使用 O形圈密封,因此使用的温度范围受O形圈材质的影响。

● O形圈平面密封接头的连接螺纹有两种:公制螺纹,美制ORFS螺纹。

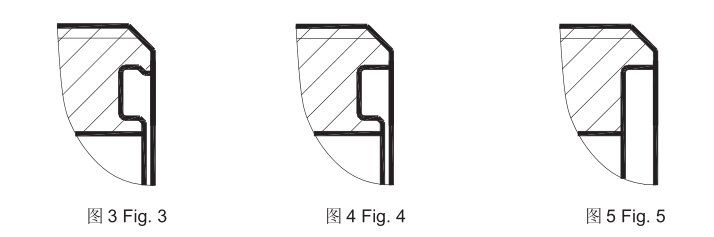

● O形圈密封槽的结构有三种,见图 3、4、5。其中 3 结构能保持O形圈在安装时或垂直倒置时不掉下,方便安装;负压时O形圈不会被吸入油路。4 结构则不具备3 结构的前一优点。5 结构既不具备 3 结构的前一优点,而且负压时会被吸入油路。

平面O型圈密封接头装配说明及常见问题

● 对公制螺纹的O形圈槽如需按 JB 标准生产时,为图5 的结构。本公司建议选用图3 结构,用户可在订货时用文字说明。如未说明,一般按图 5 所示的JB 标准生产。对美制 ORFS螺纹的 O形圈槽,本公司全部采用图 3 结构生产,不生产图4 或图5 结构.


O形圈平面密封接头安装

● 安装

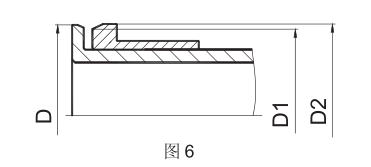

  1. 对图1 的基本结构,在安装前应先垂直锯下钢管(±1°以内),去掉内外径毛刺,并去油及氧化物,套上螺母后再焊接。对图 2 的基本结构,在垂直锯下后用专用设备将管端翻边成90°,且尺寸 D 应在D1 和D2 之间,见图 6。

     平面O型圈密封接头装配说明及常见问题

  2. 如果接头体未放置O形圈,则应先放好 O形圈。

  3. 按图1 或图 2,将接管或钢管翻边压住接头体 O形圈,用手拧紧螺母,再用扭矩扳手按 P 的扭矩建议表扳紧;如无扭矩扳手,可用普通扳手再拧紧 1/4 到 1/2 圈。

● 重复安装

由于是平面密封型式且与安装力垂直,在安装过程中 O形圈可能会扭曲,因此每次重复安装时,应检查 O形圈有无损坏,

必要时需更换。

● 泄漏原因

1 O形圈未正确的安放在O形圈槽内。

2 O形圈有损伤或损坏。

3 接头密封面、接管或翻边有凹坑或其他影响密封的缺陷。

4 翻边过大或过小,不能压住O形圈。

5 O形圈材质不适用于工作温度。

6 O形圈硬度不够。

7 连接螺母松开。
