卡套式过渡接头装配说明及常见问题

2019-12-30

卡套接头概述

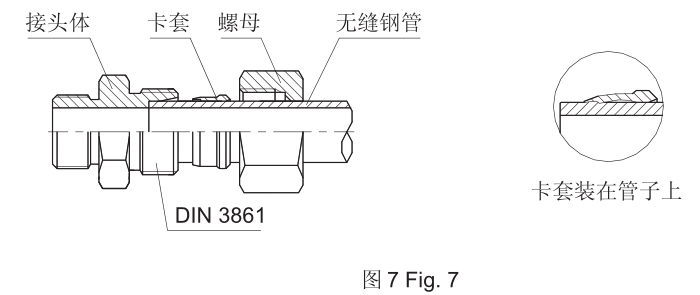

卡套式管接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。见图P7。

卡套式过渡接头装配说明及常见问题

24°锥的W型柱端按DIN 3861 标准。卡套采用双刃卡套。

通常情况接头体和螺母表面镀锌处理。接头适用的工作压力可达63MPa,无缝钢管外径为 42mm。


卡套接头的装配

● 安装

  1. 锯下合适长度的无缝钢管,去除端口处毛刺。管子端面要与轴线垂直,角度公差不大于0.5°。如果管子需要折弯,则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

  2. 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向,不要装反了。

  3. 在预装配接头体螺纹和卡套上涂上润滑油,把管子插入接头体,(管子一定要插到底)用手旋紧螺母。

  4. 拧紧螺母直至卡套卡住管子,这个转折点可以通过拧紧力矩的增加感觉到( 压力点 )。

  5. 达到压力点后,再将压紧螺母拧紧 1/2 圈。

  6. 将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套端面的空间。卡套可以稍旋转,但不能轴向推移。

  7. 最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2 圈安装完毕。

● 重复安装

所有的卡套接头都可以多次重装,但要保证零件无损坏且清洁。

  1. 把管子插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母。

  2. 用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4 至 1/2 圈即可。

● 检查

可拆下管子检查装配是否合乎要求:卡套端部的管子上应该有均匀的轻微凸起。卡套不能前后滑动,但允许有轻微转动。

● 泄漏原因

  1. 管子没插到底。

  2. 螺母没有拧紧。

  3. 管子外表刮伤或管子不圆。

  4. 管子太硬。
