扩口式接头装配说明及常见问题

2019-12-30

扩口式接头概述

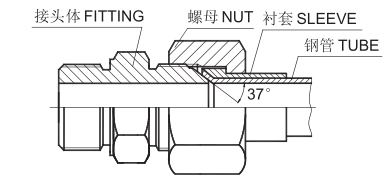

扩口式管接头采用图8 的结构型式,由三部分组成:接头体、衬套、螺母。钢管端口扩口角为37°。使用时钢管的 37°扩口角紧压在接头体的锥面上,形成金属密封。使用衬套能吸收并减少管路振动和管子疲劳,并且拧紧螺母时,钢管不会跟着转动。

扩口式接头装配说明及常见问题

● 扩口式管接头的连接螺纹有两种:公制螺纹,美制 JIC 螺纹。

● 扩口式管接头安装方便,不用焊接,广泛用于中低压管路系统。由于是金属对金属的硬密封,因此适用温度范围大。

扩口式接头安装

● 安装

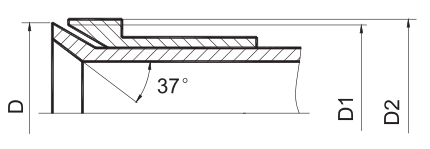

1 在安装前应先垂直锯下钢管(±1°以内),去掉内外径毛刺,清除脏物,需要时套上衬套、螺母后在专用设备上扩口。且尺寸D 应在D1 和D2 之间。

扩口式接头装配说明及常见问题

2 扩口式管接头半数以上的泄漏是由于扩口或安装不当引起的。安装时应使钢管、扩口轴线与接头体锥面轴线同心。

3 将管子扩口面与接头体锥面对准贴紧后,用手拧紧螺母,再用扭矩扳手按P 的扭矩建议表扳紧;如无扭矩扳手,可用普通扳手再拧紧1 到2 圈,一般大规格1 圈,小规格 2 圈。

● 重复安装

所有的扩口式接头都可以多次重装,但要保证零件无损坏且清洁。注意扩口无开裂。

● 泄漏原因

1 安装时未对准,钢管、扩口轴线与接头体锥面轴线不同心,强制将管子扳到位。

2 拧紧力矩过大或过小。

3 管子扩口处开裂。

4 接头体或管子扩口处的密封面上有影响密封的杂质、凹坑等。

5 连接螺母松开。

6 过大的扭矩或多次重复使用造成接头结合密封面损坏,丧失密封能力。

7 管子扩口太大或太小,不能与接头体很好的贴合密封。
