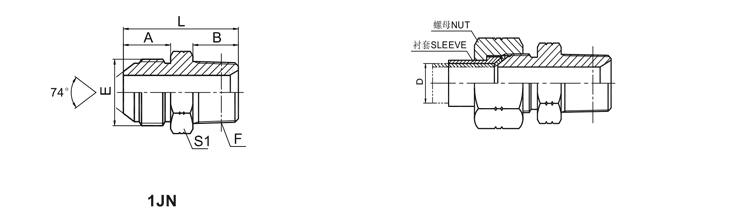

1JNJIC 外螺纹74°外锥 / 布锥管外螺纹

1JNJIC 外螺纹74°外锥 / 布锥管外螺纹

  • 所属分类:美制液压过渡接头
  • 浏览次数:
  • 发布日期:2020-05-05
  • 产品概述
  • 性能特点
  • 技术参数


代 号 PART  NO.螺    纹   THREAD尺 寸    DIMENSIONS
EFABLS1
1JN-025/16"X24Z1/8"X2711.410.52812
1JN-04-027/16"X20Z1/8"X271410.530.512
1JN-047/16"X20Z1/4"X1814153517
1JN-04-067/16"X20Z3/8"X1814163619
1JN-04-087/16"X20Z1/2"X141419.541.524
1JN-05-021/2"X20Z1/8"X271410.530.514
1JN-05-041/2"X20Z1/4"X1814153517
1JN-05-061/2"X20Z3/8"X1814163619
1JN-05-081/2"X20Z1/2"X141419.541.524
1JN-06-049/16"X18Z1/4"X1814.11534.517
1JN-069/16"X18Z3/8"X1814.1163619
1JN-06-089/16"X18Z1/2"X1414.119.541.524
1JN-08-043/4"X16Z1/4"X1816.7153922
1JN-08-063/4"X16Z3/8"X1816.7164022
1JN-083/4"X16Z1/2"X1416.719.54424
1JN-08-123/4"X16Z3/4"X1416.719.546.530
1JN-10-067/8"X14Z3/8"X1819.31643.524
1JN-10-087/8"X14Z1/2"X1419.319.54724
1JN-10-127/8"X14Z3/4"X1419.319.54930
1JN-12-081.1/16"X12Z1/2"X1421.919.55130
1JN-121.1/16"X12Z3/4"X1421.919.551.530
1JN-12-161.1/16"X12Z1"X11.521.925.558.536
1JN-12-201.1/16"X12Z1.1/4"X11.521.926.561.546
1JN-14-121.3/16"X12Z3/4"X1422.619.55332
1JN-16-121.5/16"X12Z3/4"X1423.119.553.536
1JN-161.5/16"X12Z1"X11.523.125.558.536
1JN-16-201.5/16"X12Z1.1/4"X11.523.126.562.546
1JN-16-241.5/16"X12Z1.1/2"X11.523.127.565.550
1JN-20-161.5/8"X12Z1"X11.524.325.56346
1JN-201.5/8"X12Z1.1/4"X11.524.326.563.546
1JN-20-241.5/8"X12Z1.1/2"X11.524.327.56750
1JN-24-201.7/8"X12Z1.1/4"X11.527.526.56950
1JN-241.7/8"X12Z1.1/2"X11.527.527.57050
1JN-24-321.7/8"X12Z2"X11.527.527.57265
1JN-322.1/2"X12Z2"X11.533.927.578.565
1JN-32-202.1/2"X12Z1.1/4"X11.533.926.57765
1JN-32-242.1/2"X12Z1.1/2"X11.533.927.578.565

注:螺母及衬套需另行订货。管子直径  D  为公制时,配用螺母及衬套分别选用  NB200、NB500。管子直径为英制时,配用螺母及衬套分别选用NB200、NB300。

Note: Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,thenut NB200 and sleeve NB300 is suitable for inch tube.


网络优化资料:

表明:它是一种干密封性螺纹;是用于运输汽柴油的中国锥管螺纹,卡套式接头价格既可用于外螺纹端连接头,也可用于内螺纹端连接头。NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹相互配合。NPTF管接头与BSPT管接头相近但不能相互之间换,大部分规格螺纹的牙距不一样饼且螺牙角是60°,而BSPT螺纹的螺牙角是55°。表明:37°锥角(JIC)汽车工程师研究会(SAE)要求37°锥角或锥座可用于髙压液压管路。这种管接头一般称之为JIC 管接头。JIC外螺纹是直纹只有和JIC内螺纹相互配合,JIC外螺纹是直螺纹,并具备37°锥座面,JIC内螺纹都是直螺纹,并具备37°锥座面。其密封性在37°锥座面处产生,英制液压接头价格一些规格的螺纹与SAE45°锥角螺纹同样,应细心测定锥角以开展区别。
